（二）HC 軋機的原理及板形控製1. HC軋機的原理

      目前廣泛使用的四輥板帶軋機通常是采用具有原始凸度的工作輥和工作輾液壓彎輥技術來控製板形的。但由於原始磨削凸度不能適應軋製規程的變化，彎輥裝置受輥頸強度和軸承壽命等限製，板形控製的效果不十分理想，需研究新的板形控製方法。

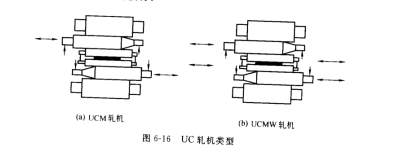

      四輥軋機工作輾的撓度如圖 6-17 所示。由於在工作輥與支承輥的接觸壓扁上存在著有害的 A 區，即大於軋製帶材寬度的工作輥與支承輥的接觸區，因此，在 A接觸區的接觸應力形成一個使軋輾撓度加大的有害彎矩。這樣工作輥的撓度不僅取決於軋製力，而且也取決中間輥彎輥裝置。根據 HCM六輥軋機的形式增加中間輥彎輥裝置的 UC軋機稱為 UCM 軋機廠圖6-16（a），而具有中間輥和工作輥都能抽動又有中間輥彎曲裝置的 UC軋機稱為UCMW軋機「圖 6-16（b）。UC軋機比 HC軋機具有更大的壓下量和更強的板形控製能力，可以軋製更薄、更寬、更硬的板帶，並能較好地控製複合浪形和邊部減薄量，適合於軋製薄而寬且具有一些特殊要求的板材。
