橫向剪切運動軋件的剪切機叫做飛剪機，簡稱飛剪。飛剪可設置在連續式軋機的軋製作業線上，剪切軋件的頭部與尾部或將軋件剪切成定尺長度；飛剪也可設置在獨立的橫切機組上，將鋼卷剪切成一定長度的單張鋼板或規定重量的鋼卷。隨著連續式軋機的發展，飛剪的到愈來愈廣泛的應用。

      一，對飛剪的基本要求

     定尺飛剪應保證良好的剪切質量，即定尺精確、切麵整齊和較寬的定尺調節範圍，同時還要有一定的剪切速度，因而飛剪機的結構和性能，在剪切過程中，必須滿足下述的基本要求。

     ①在剪切軋件時，飛剪剪刃在軋件運動方向的瞬時分速度V、應該與軋件運動速度V。相等或稍大。即V、=（1～1.3）V。，應以同步速度進行剪切;若V，<V。則剪刃將阻礙軋件的向前運動，造成軋件彎曲，甚至引起軋件纏刀事故;若V、比 V。大得多，剪刃將使軋件產生較大的拉應力，影響軋件的剪切質量，同時增加飛剪的衝擊負荷或使軋件在夾送輥上打滑，造成定尺長度的誤差並損傷軋件的表麵。

     ②根據產品品種規格的不同和用戶要求，同一台飛剪上應能剪切多種規格的定尺長度，並且長度尺寸公差與剪切斷麵質量應符合國家有關規定。

     ③能滿足軋機和機組生產率的要求。二、飛剪機類型、結構及用途

在生產中使用的飛剪類型很多，目前應用較廣泛的飛剪有圓盤式飛剪、滾筒式飛剪、曲柄回轉杠杆式飛剪、擺式飛剪。上述各類飛剪從剪刃運動軌跡來看，基本上可分為剪刃作圓周運動和非圓周的複雜運動軌跡兩種。

     （一）圓盤式飛剪

     這種飛剪一般用於小型和線材車間。將它安裝在冷床前對長軋件進行粗剪，使進入冷床的軋，件不致太長，或者將它安裝在精到機組前對軋件進行切頭，以保證精軋機組的軋製過程順利進行。

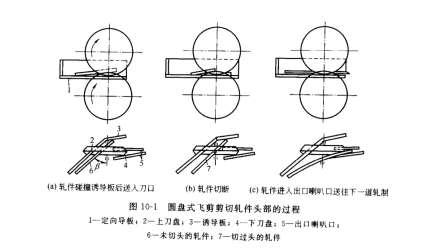

     圓盤式飛剪剪切軋件頭部的過程如圖 10-1所示。飛剪的剪切機構由一對轉動方向相反的圓盤刀片組成，圓盤式飛剪之所以能橫向剪切運動著的軋件，主要是由於刀盤軸線與軋件運動方向傾斜一定角度，並目使圓盤刀片圓周速度在軋件運動方向上的分速度與軋，件運動速度相等。

     當運動著的軋件頭部從上下刀盤重疊部分的左側通過，碰到誘導板3後就沿著誘導板一邊前進一邊進入刀盤重疊部分切頭，切去頭部的軋件在刀盤的帶動下向右滑入喇叭口 5，送往精軋，機組。圓盤式飛剪結構簡單，工作可靠，可用幹軋製速度達 10m/s 以上的場合，缺點是剪切斷麵是傾斜的，但對於切頭或冷床前粗剪軋件影響不大，因而隻適用於小型型鋼和線材的切頭或冷床前的粗剪。

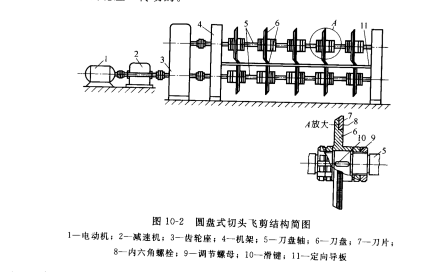

    圖 10-2 所示為某廠小型車間的圓盤式切頭飛剪結構簡圖，該車間采用5槽軋製。即在刀盤軸5上裝有五對刀盤6，為了便於刀片的安裝，圓盤刀片7是由兩個半環組成，用內六角螺栓 8 固定在刀盤6上，為了便於軋件咬入，在刀盤圓周上滾有花紋。圓盤刀片是由電動機1經減速器2和齒輪座3傳動的。
