高速線材軋機一般是指較大速度高於 40m/s 的軋機。 無扭高速線材軋機大都采用單線軋製和軋後控冷，並在加熱、軋製、精整方麵都有新的技術的應用。其無扭高速線材軋機有∶懸臂型 45°高速無扭線材軋機、德馬克無扭高速線材軋機、阿希洛型無扭高速線材軋機、摩根哈瑪型無扭高速線材軋機和 Y 型軋機等。以下著重介紹幾種典型的高速線材軋機。

   一、懸臂型45°無扭高速線材軋機

這種高速線材精軋機命名為懸臂式 45°精軋機組，機組是小輾徑精軋機，傳動軸與地平麵成 45°角，較高軋製速度達到 100m/s 以上。這種軋機具體分為摩根型（外齒傳動型）和克虜伯型（內齒傳動型）。

    1.摩根無扭高速懸臂式 45°軋機

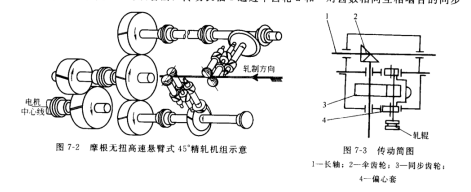

    摩根無扭高速懸臂式45°精軋機組如圖 7-2 所示，電機經增速器、三聯齒輪箱、上下主軸、精密傘齒輪和斜齒輪帶動軋輥。

這種機組實現了無扭軋製。為適應高速線材軋製的需要軋輥材質為碳化鎢，取消了扭轉裝置，實現了無扭軋製。減少了廢品和劃傷。其辦法是使各架軋輥交錯互成 90°布置。並與地麵成45°，這就是"45°軋機"名稱的起因。

     這種機組還解決了軋機振動問題，其辦法是取消了接軸或聯軸器，采用精密螺旋傘齒輪與螺旋齒輪軋輾軸直接齧合連接，代替了普通精軋機上的萬向接軸。由於不帶接軸，可使各回轉部分得到動平衡，保證軋機在高速下運行平穩，消除了經常性振動。摩根機組在軋鋼時的較大振幅為0.025～0.051mm。隻要提高傳動零件的加工精度就有可能提高軋製速度，故齒輪均（jun1）按航空精度加工。

    由於采用較小直徑的軋輾，使寬展減少，延伸係數大大增加，精軋機組的平均延伸率可以達到1.258，同時軋製力和軋製力矩可以減少，由於傳動部件不受振動，這樣盤條單重大大增加，產量也大幅度提高。

     從圖7-2和圖7-3 可以看出，傳動長軸1通過傘齒輪2和一對齒數相同互相齧合的同步齒輪3各自驅動軋輥軸，偏心套 4用以調整輥縫，其結構如圖 7-4所示。這樣布置使兩根傳動長軸離軋製線均較遠，以免軋，輥冷卻水和氧化鐵皮浸入齒輪。所有軋機的軋輥均在操作側，使軋輥調整輥縫等操作方便，通常不超過。排水溝在軋機基礎外側，簡化了基礎結構。

     由於高速齒輪的加工和研磨，外齒比內齒容易，因此，外齒齧合雖然當調整輥縫時齒輪。

     齧合中心距有微小變化，但總的看來，目前認為外齒傳動的45°軋機優點較多。

     2.克虜伯無扭高速懸臂式45°軋機

     克虜伯軋機機組的布置形式與摩根機型相仿， 也是采用偏心套機構調整輥縫，如圖 7-5所示。各機架間的轉數差由長軸上的傘齒輪配速，所不同的是軋輾軸通過內齒輪傳動，其軋輥軸係安裝在一個與壓下機構相連的偏心軸套內。在調整輾縫時，內齒輪副的中心距不變，這是因為偏心套的旋轉中心軸與內齒輪的中心軸在同一個軸線上，其結構如圖 7-6所示。內齒輪傳動因機架中多了一對齒輪

（見圖7-6），使得機架結構較大。由於內齒難以研磨，影響了加工精度，對進一步提高速度不利。因此軋製速度一般為50m/s 左右。

懸臂型 45°無扭高速線材軋機的優點如下。

①軋製速度達75m/s 以上，生產率高。

②）采用小輥徑軋輥，延伸率高。

③成品尺寸精度高，直徑公差和橢圓度公差可達±0.1mm。

④ 線材表麵質量好。

⑤實現無扭軋製，事故停工少，使產量增加。

⑥采用碳化鎢軋輥輥環，槽孔壽命長，操作效率高
