三、中108機組的輥式穿孔機的結構

     根據斜軋穿孔的原理，一般穿孔機應滿足以下要求∶

     ①軋輥傾斜角應根據工藝要求能在一定範圍內加以調整;

     ②為了能軋製不同規格的管坯，兩個軋輥間的距離應能在一定範圍內加以調整;

     ③穿孔時所用上、下導板的位置應該是可以調整的;

     ④ 要有可移動的頂杆參加並完成穿孔工作。

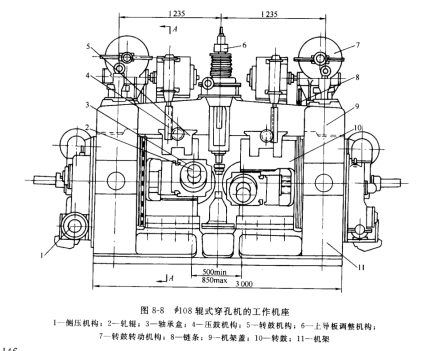

     下麵就以中108 機組輥式穿孔機作為典型進行結構分析。穿孔機的工作機座如圖 8-8 所示。它是由機架與機架蓋、軋輥與軸承盒、側壓結構、壓鼓機構、轉鼓機構和上導板機構等組成。



     穿孔機的主傳動是由異步電動機經減速箱，萬向將方向相同的旋轉運動傳給工作軋輥2，每個軋輥的兩端輥徑置於軸承盒3中，兩個軸承盒用連接板連接在一起，房在圓形轉鼓10的滑槽內，轉鼓是置於機架下部用螺栓安裝的兩個圓弧形底座上（見圖8-8，圖8.9）

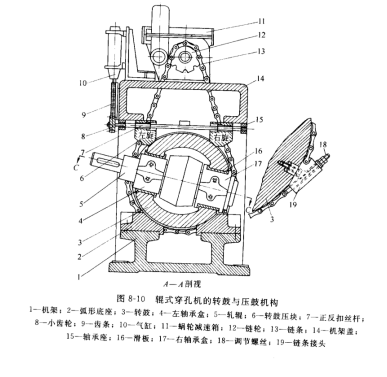

     軋輾傾斜角度的調整是靠轉動轉鼓，如圖 8-10 所示。在轉鼓3 上有一孔，內插鏈條接頭 上凸出的圓柱部分，鏈條接頭可通過螺絲來調節鏈條的鬆緊。鏈條掛住轉鼓，由裝在機架蓋上的電機通過兩級蝸輪減速箱傳動鏈輪，從而使轉鼓微微轉動，轉鼓的旋轉角度可通過裝在轉鼓上的指針和機架上的刻度盤顯示出來。

     當轉鼓調整到工藝要求的傾斜角度時，就需用壓鼓機構將其定位。壓鼓機構如圖 8-10 所示。裝在機架蓋上的氣缸 10椎動一根齒條 9 移動，帶動小齒輪 8 和正反扣絲杆7作旋轉運動，使兩個壓塊沿機架蓋上加工出的燕尾槽內移動，當兩個壓塊相互靠近時，壓緊轉鼓，使轉鼓在圓周方向定位。

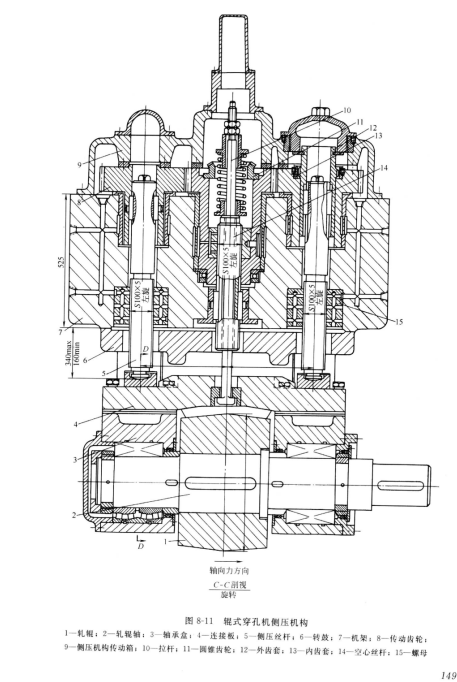

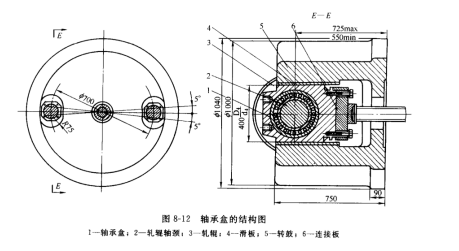

     和一般軋鋼機相似，穿孔機軋輥還必須有側壓機構，以改變兩軋輾間距離，使鋼管獲得所要求尺寸。如圖8-11、圖 8-12 所示，在機架側麵安裝著側壓機構的傳動箱，電動機通過蝸輪減速箱減速，將旋轉運動傳遞給三個相互齧合的傳動齒輪 8，使三根絲杆同時前進或後退。左、右兩側的絲杆5穿過轉鼓背麵月牙形孔（見圖 8-9），壓緊在軸承盒連接板上的推力軸承座十（見圖 8-12）。當齒輪8 旋轉時，由幹螺母15 固定在機架上，故絲杆5一一麵轉動。一麵向前推動連接板、軸承盒及 軋輥在轉鼓的滑槽內移動，使兩個軋輥間距離得到調整 。

     兩側絲杆隻能使軋輥前移，軋輥的後退是靠中間空心絲杆 14 裏麵貫穿的拉杆 10，拉杆的 T形端部插入連接板並被鎖住，所以當空心絲杆後退時，通過拉杆 10 拉連接板、軸承盒、軋輥一起後退。

     側壓機構在結構上必須解決以下的矛盾。

     ①兩側絲杆穿過轉鼓，而轉鼓是要旋轉的，這樣就產生了矛盾，因此在轉鼓上開有月牙形孔以解決上述矛盾。一般情況下。由幹月牙形孔尺寸的限製。轉鼓轉角限製在士5範圍內。隻有在絲杆完全退出時轉鼓才能任意轉動。

     ②兩側絲杆要求同步運動，但如果兩根絲杆與螺母之間的間隙不同，那麽就會產生一根絲杆已頂緊，而另一根還未頂緊，解決這一矛盾的辦法是在右側絲杆的傳動上采用內、外齒套的結構，傳動齒輪 8 內孔裝有內齒套 13，它與外齒套 12 齧合。調整時將右側外蓋卸掉，取出外齒套 12，這時右絲杆便和整個傳動係統脫開，再用扳手扳動絲杆，調整到兩側絲杆與連接板的接觸間隙達到一致。

     ③為了使中間拉杆和兩側絲杆保持同步，因此，在拉杆的另一端與空心絲杆之間裝有彈簧調節螺母，使彈簧產生預緊力，拉住連接板使它始終貼緊在兩側絲杆頭部，當兩側絲杆前進或後退時，空心絲杆也跟著前進或後退。所以彈篷的預緊力也不發生變化。同時應該注意空心絲杆上裝有彈簧和拉杆，它們不允許轉動，因此，采用螺母旋轉，絲杆不轉的傳動方式。

    機架（見圖 8-9）是一個開口箱形鑄件，箱體內部兩側麵上各有圓形的凸台以與轉鼓的背麵貼緊，在機架兩側表麵上安裝兩套側壓機構，箱壁上有三個孔，兩側裝螺母，中間孔穿過空心絲杆。軋製力的徑向分力通過絲杆螺母傳給機架 。 機架下部用螺栓安裝 兩個擱放轉鼓的圓弧形座和下導板座。機架上麵有一個整塊的機架蓋，在機架蓋上安裝上導板調整機構和轉鼓傳動機構，機架與機架蓋之，間靠 止 口 蓋緊， 有四根拉杆和斜楔牢固連接在一起。

     上導板6（見圖 8-8）通過一套杠杆與絲杆螺母傳動係統而被鎖緊在導板掛架上，導板掛架安裝在機架蓋的滑槽內，通過蝸輪傳動和絲杆螺母傳動使它上下移動。
