二，按構造分類

  通常軋製同一種用途的產品軋鋼機，他們在構造上很多能不同。因此，根據軋鋼機的生產要求，按軋輥的數目及在工作中機座中不同的布置方式，軋鋼機可分為以下五種主要類型：具有水平軋輥的軋機，具有立式軋輥的軋機，具有水品滾和立式輥的軋機，具有傾斜布局軋輥的軋機以及一塔軋機。

  1，具有水平軋輥的軋鋼機(見表1-1）

     這類軋鋼機應用較廣泛，分為以下幾種形式。

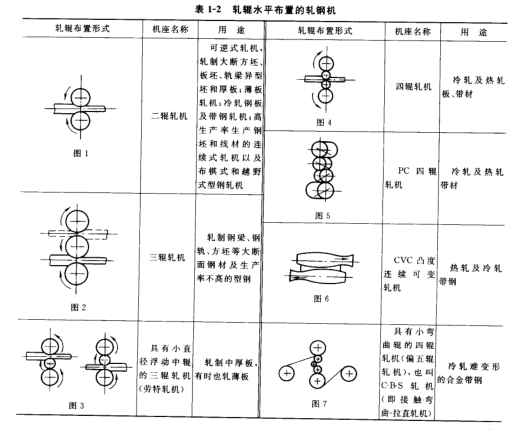

     （1）二輥軋機（見表1-1圖1）其工作機座是由二個布置在同一垂直麵內的水平輥所組成，這種軋鋼機的應用較廣泛，主要應用於以下幾種情況。

       ①二輥可逆式軋鋼機，該機做工中軋件每通過軋輥一道以後，便改變軋輥的轉動方向一次，使軋件進行往返軋製。他主要用於軋製大鋼坯，如初軋鋼坯，板坯，軌梁，異性坯和厚板等。

       ②二輥不可逆式軋鋼機，他主要用於現代化搞生產率的型鋼和鋼坯軋機，由數個一次順列布置的工作機座所組成。軋件在每個機座上僅進行一道軋製。

       ③薄板軋機，一般是指單片生產的熱軋厚度為0.2~4mm的鋼板軋機。

       ④冷軋鋼板及帶鋼軋機。

      （2）三輥軋機（見表1-2中圖2）其工作機座由三個布置在同以垂直平麵內的水平輥所組成。在軋製過程中，軋輥不反轉，而軋件可以通過上，下軋製線進行往返軋製。這種軋鋼機已有被搞生產率的二，四輥不可逆式軋鋼機取代的趨勢。一次在二輥不可逆式軋鋼機上，軋件在每架軋機上隻通過一次，不必進行往返運動，從而大大提高了生產率。單目前這種三輥式軋機在中國還廣為應用，他主要有以下幾種類型。

       ①軋製中厚板的三輥勞特式軋機，這種軋機中輥不傳動，而且直徑比上，下輥小（見表1-1中圖3）。每軋製一道後，中輥均要上升或下降一次；這種軋機目前已不在製造了。

       ②軌梁軋機，即軋輥直徑超過750mm的型鋼三重式軋機。

       ③橫列式型鋼軋機。

       ④三輥開坯機用來將1~1.5t的小鋼釘開成小鋼坯。

    （3）四輥軋機（見表1-2中圖4）它的工作輥機座由四個布置在同一垂直平麵內的水平輥所組成，軋製僅在兩個中間軋輥間進行，這兩個中間輥稱為工作輥的直徑比上，下軋輥的直徑小得多。上，下大軋輥隻用來支撐工作輥。所以叫做支承輥。采用支撐輥的軋機，其剛度及強度都大大增加。這種軋機非常普遍地應用於熱軋鋼板，冷軋鋼板及帶鋼軋機。

   （4）PC四輥軋機（見表1-2中圖5）這種軋機的中心軸線是交叉布置的，目的是利於板形的調整。

   （5）CVC凸度連續可變軋機（見表1-2中圖6） 它是將四輥軋機的工作輥磨成S型的滾廓曲線，使用時工作輥可以軸向移動，一次改變軋輥輥縫的距離，從而有利於板形的控製。

   （6）五輥軋機（見表1-2中圖7、圖8、圖9） 這類軋機是在四輾軋機的基礎上發展起來的，主要用於板帶生產。

具有彎曲輥的五輾軋機（即CBS異步軋機），軋製過程中具有接觸-彎曲-拉伸綜合作用。小直徑的空轉輥起彎曲軋件的作用，由於軋輥的線速度不同而構成異步軋製的特點。這種軋機壓下量大，可減少軋製道次，適用於軋製難變形的金屬（見表1-2中圖7）。

另一種型式的異步軋機，稱為S軋機（見表1-2中圖8）。

    泰勒軋機（見表1-2 中圖 9） 采用異徑組合的工作輥。 上工作輥的直徑小，在軋製過程中易發生水平彎曲，所以有專門測量小工作輥水平位移的裝置，通過控製係統改變輥子的扭矩分配，以調節輥形。泰勒軋機也有六輥式的。

具有水平支承輥的五輾軋機（見表1-2中圖10）較四輥軋機多一個中間輥，並將下工作輥直徑減小，以實現異步軋製。 出 口側設置了限製工作輥產生彎曲的側彎輥和側支承輥。這種軋機有垂直方向的彎輾係統和水平方向的彎輥係統，提高了軋機的調節性能。

   （7）六輥軋機（見表1-2中圖 11、圖 12） 其工作機座由兩個工作輥和四個支承輾組成。主要用於軋製有色金屬板和冷軋帶鋼。但實際使用表明，它的剛度與四輥軋機相比並沒有顯著的特點，而且不如四輥軋機使用方便。因此，這種軋機目前幾乎不再製造了。

HC軋機是一種中間輥可以軸向移動的六輾軋機，通過抽動中間輥或工作輾來改善板形，配合使用彎輥裝置，可使軋輥橫向剛度增大。

   （8）偏八輾軋機（見表1-2中圖13）它是 MKW 型軋機的一種。其工作輥直徑約為支承輥直徑的六分之一，目中心線對上下支承輥中心連線有較大偏移。為防止工作輾水平彎

曲。在出 口側設有側中間輥和側支承輥。使機座水平剛度提高。 它的軋製壓 力小。壓下量大，適用於薄帶材生產。

   （9）多輥軋機（見表1-2中圖14、圖15、圖16） 有十二輾、二十輥及複合式十二輾等形式。 由幹有多層中間輥及支承輥支承，工作輥的直徑就可以大為減小，而機座的剛度和強度都

很高。一般都是中間輾驅動，使工作輥不承受扭轉力矩。這類軋機主要用來生產冷軋薄帶鋼。

  （10）Z型軋機（見表1-2中圖17、圖18） 它是由多輾軋機變化而來。由於改變了工作輥輥徑，為控製板形提供了良好的條件。

  （11）單輥軋機（見表1-2中圖19） 這種軋機由一個輾和一個運動平板組成，主要用來軋製長度不大的變斷麵產品。

  （12）行星軋機（見表 1-2中圖 20） 這種軋機熱軋帶鋼，道次壓下量可達 90%～95%。（13）擺式軋機（見表1-2中圖 21） 這是 20世紀 50年代末出現的一種新型軋機，這種軋機適合軋製難變形的金屬。
